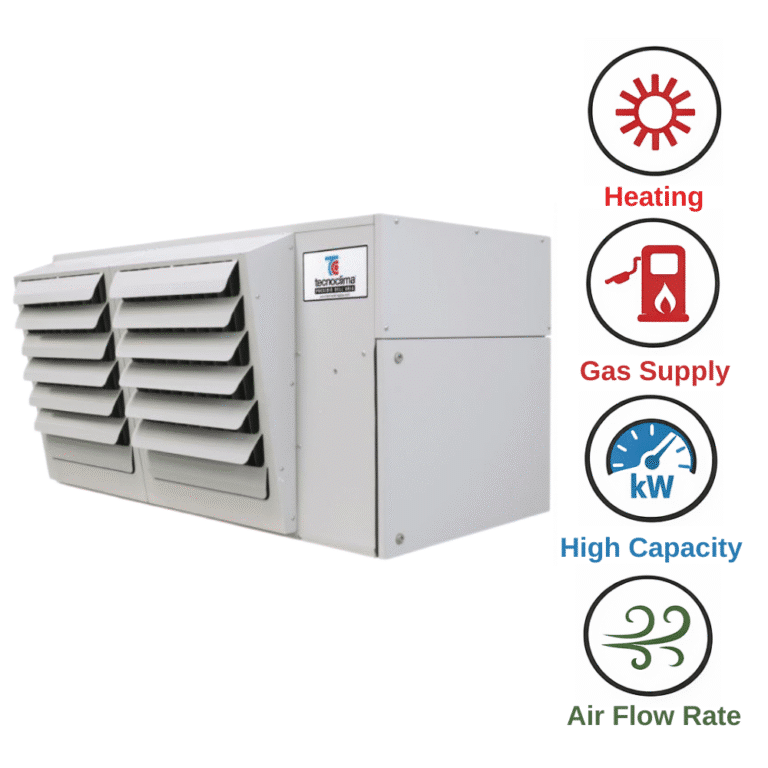

תנור אוויר חם תעשייתי Tecnoclima PMX

Warm Air Heaters

תיאור

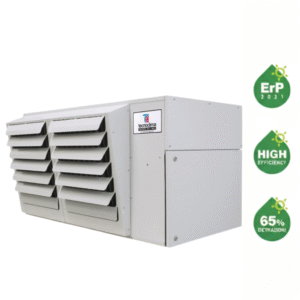

תנור אוויר חם תעשייתי PMX מבית Tecnoclima.



דיפוזיה ישירה גרסה תלויה של התנור

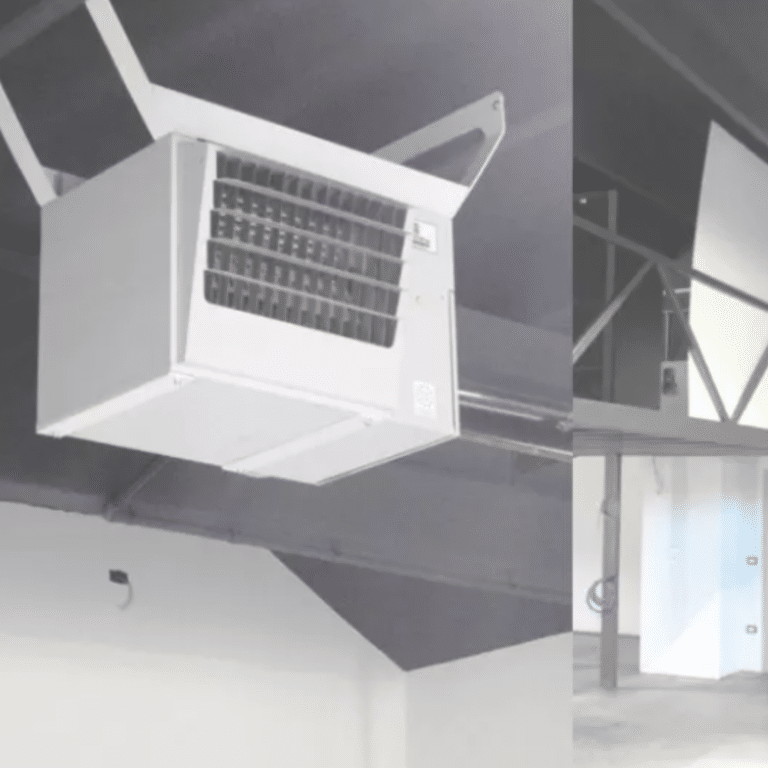

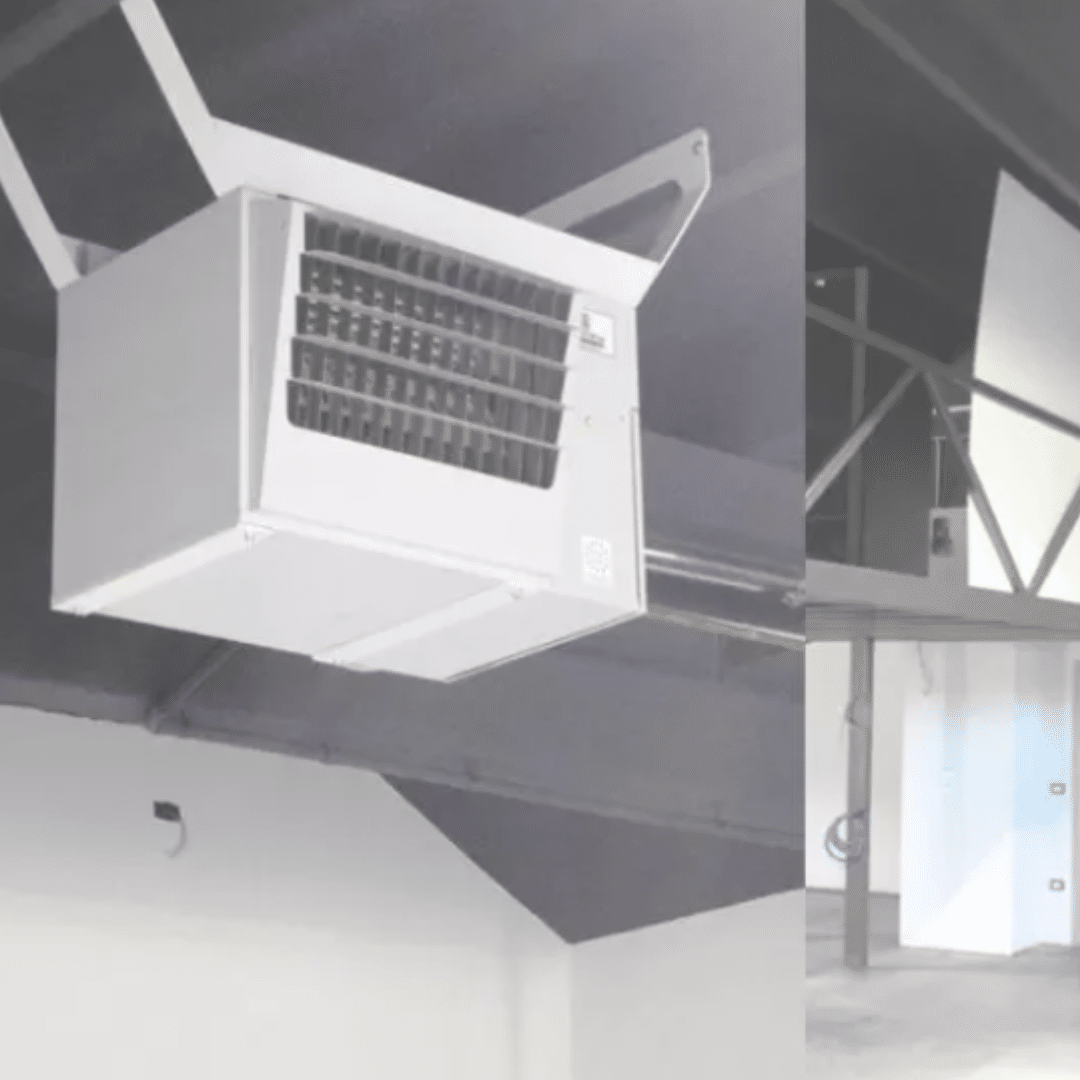

יחידת חימום העיבוי של PMX להתקנה תלויה בתוך מרחבים סגורים
עם דיפוזית אוויר ישירה לתוך הסביבה (מאוורר צירי).



חימום אספקה יכולת חימום שיעור זרימת האוויר יעילות
  גז מ-29 עד 116 קילוואט מ-3,200 עד 13,000 מ"ק בשעה 106%~



תנורי אוויר חם מעובים אטומים עם תנור גז מאופנן הפועל על תערובת הגז מסדרת PMX נועדו להתקנה בתוך הסביבה ולפזר את האוויר ישירות לסביבה שאותה צריך לחמם. למחממי PMX יש לוח מפזר עם מייצבים שניתן לכוון בנפרד (במאוזן או במאונך) לכוון את זרימת האוויר החם לסביבה. מאווררים הציריים נעזרים במנועים עם יעילות אנרגטית גבוה והפעלה שקטה. המכשיר פועל בכוח תרמי משתנה ואפנון מתמיד, ומווסת באופן אוטומטי מהלוח של השלט הרחוק עם חיישן משולב לבקרת הטמפרטורה. תנורי האוויר החם, הודות לאפנון המתמיד של יכולת החימום, מפחיתים באופן אוטומטי את עוצמת החימום ומגיעים לערכי ביצוע של יותר מ- 106%, תוך צריכת גז נמוכה יותר, ומבטיחים נוחות מרבית וחסכון הפעלה כללי משמעותי.
לתנורי אוויר חם מסוג PMX  יש שימושים בחימום סביבות תעשייתיות ומסחריות, במתקני ספורט, בידור וכו'.


לתנורים התלויים  של האוויר החם המיוצרים ע"י טכנוקלימה המופעלים על תערובת גז יתרונות רבים:

  • ליכולת החימום של התנור המופעל על תערובת הגז יש טווח אפנון (מודולציה) רחב: מ- 100% עד 30% מיכולת החימום הנקובה;
  • הודות לאפנון היכולת הטרמית, ככל שהדרישה לחום מהסביבה פוחתת, מתקבלים ערכים מאוד יעילים, עד ל- 106%, עם יתרונות רבים במונחים של נוחות סביבתית והפחתת צריכת הגז;
  • תנור המופעל על תערובת הגז מאפשר ערבוב מושלם של הגז עם אוויר הבעירה ומשיג טווח להבה זוהרת בחלקה עם רמות פליטה מאוד נמוכות של תחמוצת חנקן, NOx: דרגת פליטה של 5.
  • יעילות תרמית מאוד גבוהה ואפנון מדורג של עוצמת הכוח תורמים להפחתת עלויות ההפעלה ביותר מ- 30% בהשוואה למערכות רגילות אחרות.


מאפיינים נוספים

דגם מידה PMX30 PMX40 PMX50 PMX60 PMX90 PMX120
    מינ' מקס' מינ' מקס' מינ' מקס' מינ' מקס' מינ' מקס' מינ' מקס'
יכולת תרמית1 (קלט) kW 9.4 29.1 13.3 38.5 18.4 49.8 20.0 59.0 33.3 90.8 40.6 116.0
Kcal/h 8.075 25.057 11.456 33.111 15.833 42.822 17.184 50.745 28.612 78.102 34.887 99.760
יכולת תרמית1 (פלט) kW 10.0 28.0 14.0 37.0 19.0 48.0 21.0 57.0 35.0 89.0 43.0 115.0
Kcal/h
יעילות כוללת2 % 106.5 96.1 105.1 96.1 103.2 96.4 105.1 96.6 105.2 98.0 106.0 99.1
חומר לאחר עיבוי l/h 1.1 0.2 1.3 0.3 1.5 0.3 1.9 0.3 3.3 1.6 4.3 2.7
שיעור זרימת אוויר נקוב M3/h 3.200 4.400 5.500 6.500 10.000 13.000
עליית טמפ' אוויר (Δt) K 9 26 9 25 10 26 10 26 10 26 10 26
דרגת NOx4   5
אספקת כוח V/Hz חד-פזי 230/50/1 תלת-פזי 400/50/3N
לחץ קול (Lp)5 dB(A) 53 55 56 57 56 60
מרחק זרימת אוויר6 (מטר) m 20 28 32 35 39 42
צריכה מיידית מקס'1
מתאן G20 Nm3/h 1.0 3.1 1.4 5.3 1.9 5.3 2.1 6.2 3.5 9.6 4.3 12.3
מתאן G25 Nm3/h 1.2 3.6 1.6 4.7 2.3 6.1 2.5 7.3 4.1 11.2 5.0 14.3
פרופן G31 Nm3/h 0.4 1.2 0.5 1.6 0.8 2.0 0.8 2.4 1.4 3.7 1.7 4.7



  1. גז מתאן G20:Hi=34.02MJ/Nm3

        גז מתאן G25: Hi=29.25MJ/Nm3
        גז פרופן  G31: Hi=88.00 MJ/Nm3

  1. מתייחס לעוצמת חימום נמוכה יותר (Hi)  עם החזרת חום סמויה.
  2. מצביע על ערך משתנה בתלוי התנאים הסביבתיים.
  3. תקן התייחסות UNI EN 1020 עם גז מתן G20.
  4. נמדד בשדה חופשי במרחק של 6 מטר.
  5. מתייחס לטמפרטורת אוויר +200C  – מהירות שיורית 0.2m/s



בקרה

תנורים תלויים מדגמי PMX,CMX ו- MIXIJET מופעלים על ידי שלט רחוק תואם. עבור כל התקנה, חשוב להגדיר פקודת שלט כדי לקבוע ולשלוט בהפעלת תנור אחד או יותר.
לוח השלט הרחוק משלב ממשק אחד בנוסף לפעולת תרמוסטט הסביבה, ובנוסף לפונקציות השלט הרחוק של מערכת החימום, מה שמאפשר שליטה משולבת של עד 10 תנורים באמצעות מכשיר בקרה יחיד. דרך לוח השלט הרחוק ניתן לשלוט בפרמטרים ההפעלה, להציג הודעות אבחון ולאפס את התנורים במידת הצורך.
לוח הבקרה מאפשר להגדיר מצבי חום שונים בשילוב עם חיישני סביבה וחיישנים חיצוניים. תכנות שבועי מתאפשר בקלות ומאפשר להתאים את המערכת להתקנות שונות ולדרישות עונתיות. הצג הגרפי מאפשר צפייה אינטואיטיבית בתוכניות ההפעלה היומיות.

מפלט גז מלא וכניסת אוויר בעירה

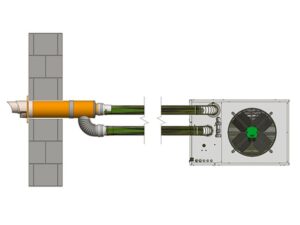

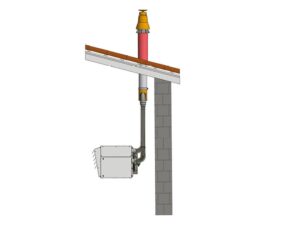

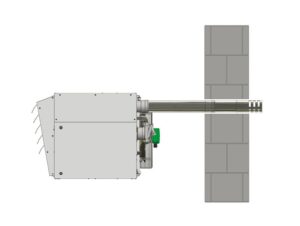

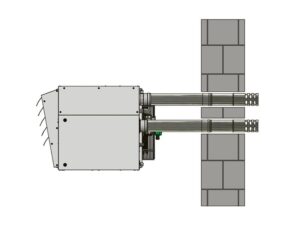

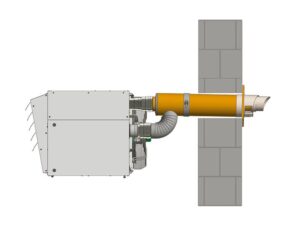

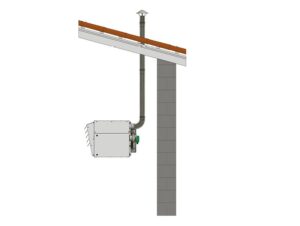

מערכות הפעלה העומדות בתקנות למוצרי גז עם מעגל בעירה "פתוח" (סוג B) או "אטום" (סוג C). התקנות הקיימות דורשות להתקין מכשירי גז לפי אחד מחמשת הסוגים הבאים לגז פליטה צינורות אוויר בעירה המסומנים ע"י הקיצורים B23, B23P, C13, C63, C33. התרשים מייצג את מכשיר הגז עם המאוורר הצירי אך אותו עיקרון גם חל על גרסת המאוורר הצנטריפוגלי.

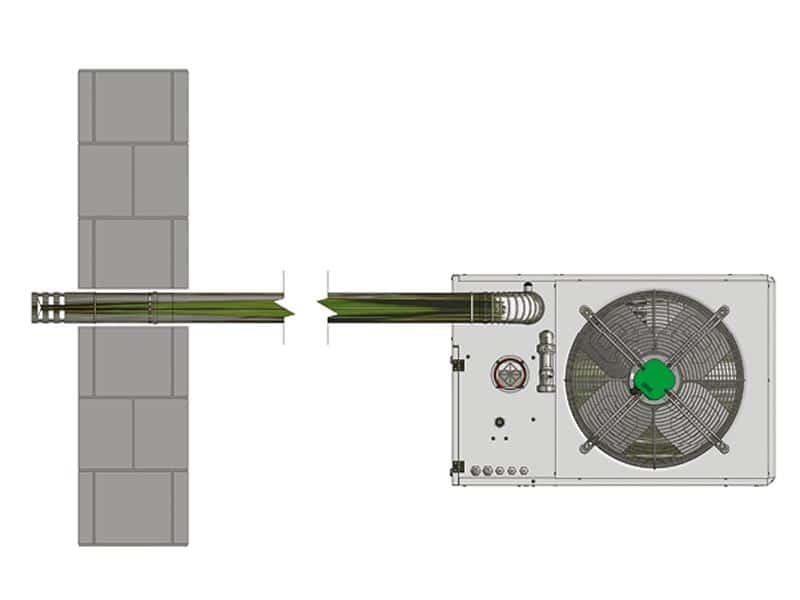

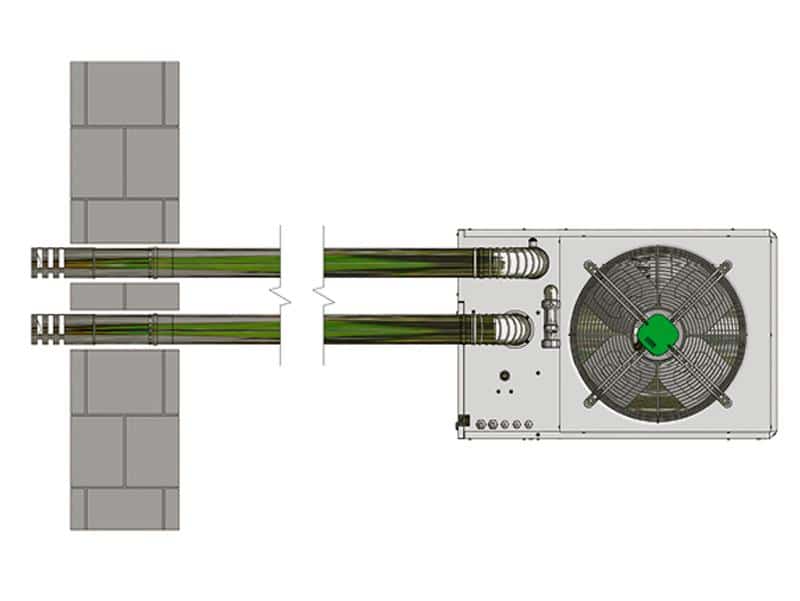

                            למכשיר הגז יש שני צינורות, אחד לפליטת רכיבי הבעירה                                                             יש לחבר את מכשיר הגז לצינור אחד הפולט חומרי בעירה מחוץ לחדר.
                            והשני לכניסת אוויר הבעירה כששניהם מתקשרים עם הסביבה                                                   אוויר הבעירה נלקח ישירות מאזור ההתקנה של המוצר.
                            מחוץ לחדר שבו הותקן. פתח היציאה צריך להיות מורכב היטב
                            עם שני צינורות נפרדים או עם שני צינורות ציריים.



                            יש לחבר את מכשיר הגז לשני צינורות, אחד לפליטת רכיבי                                                           יש לחבר את מכשיר הגז לשני צינורות נפרדים המתקשרים עם
                            הבעירה והשני לכניסת אוויר הבעירה עם הדק צירי המתקשר                                                       הסביבה החיצונית. צינור אחד פולט את רכיבי הבעירה  דרך
                            עם הסביבה שמחוץ לאזור ההתקנה דרך הגג.                                                                                  הגג בעוד שהשני משמש לקליטת אוויר הבעירה דרך הקיר.


NOTES:
For information on materials and the selection of exhaust flue gas and combustion air intake accessories, refer to the specific technical document which shows the diagrams and installation examples.



מימדים

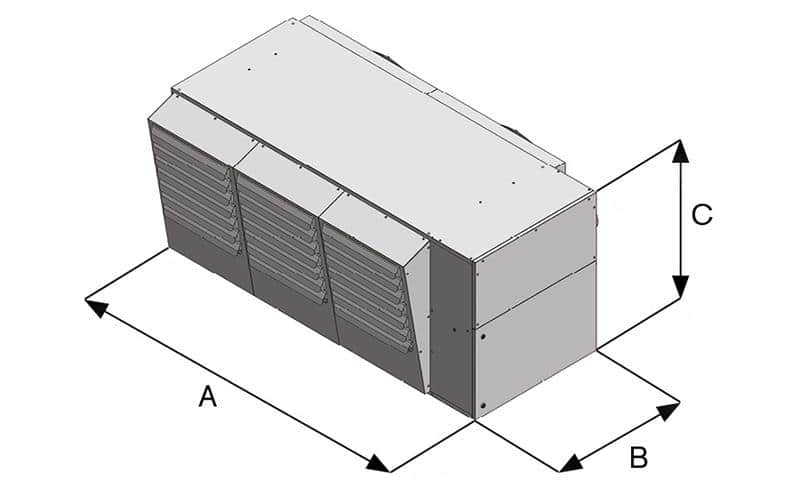

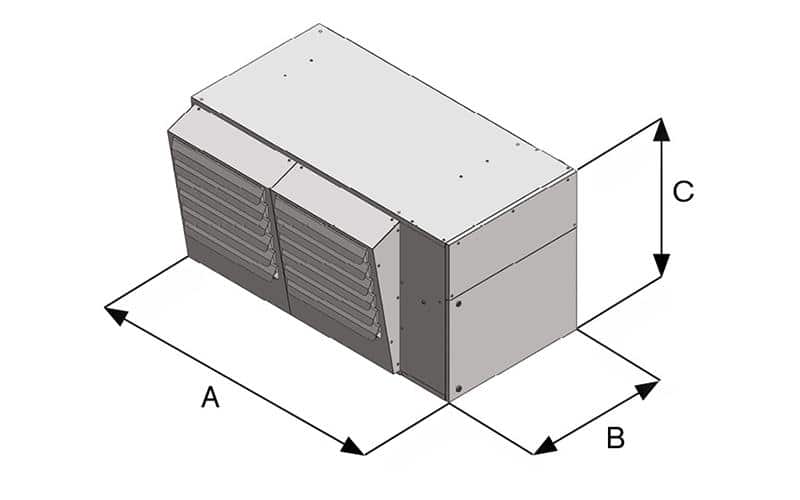

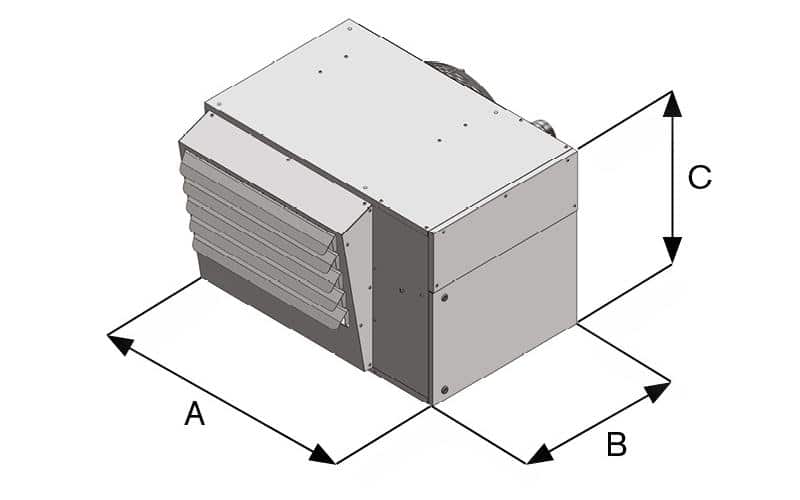

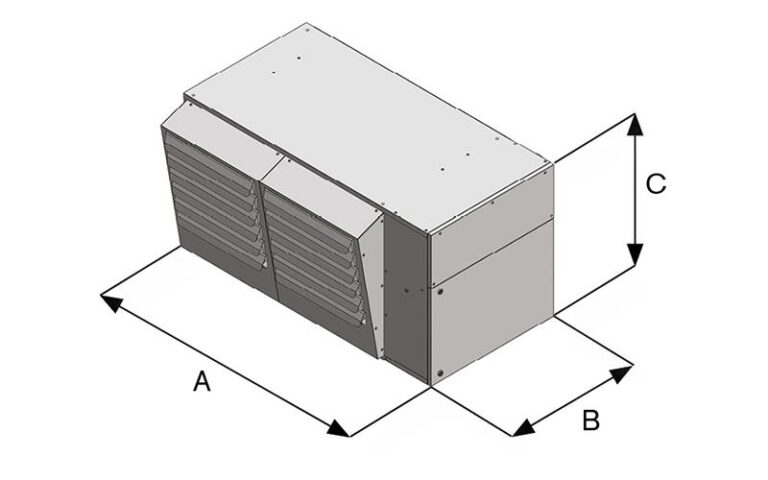

Model Overall dimensions mm Ø Flue gas exhaust, mm Ø Combustion air intake, mm Gas inlet, inches Weight Kg
A B C
PMX 30 885 830 580 80 80 1/2” G 65
PMX 40 885 830 580 80 80 1/2” G 75
PMX 50 1225 896 650 80 80 1/2” G 90
PMX 60 1225 896 650 80 80 1/2” G 95
PMX 90 1775 1081 800 100 100 3/4” G 205
PMX 120 1775 1081 800 100 100 3/4” G 215



אביזרים מקוריים
