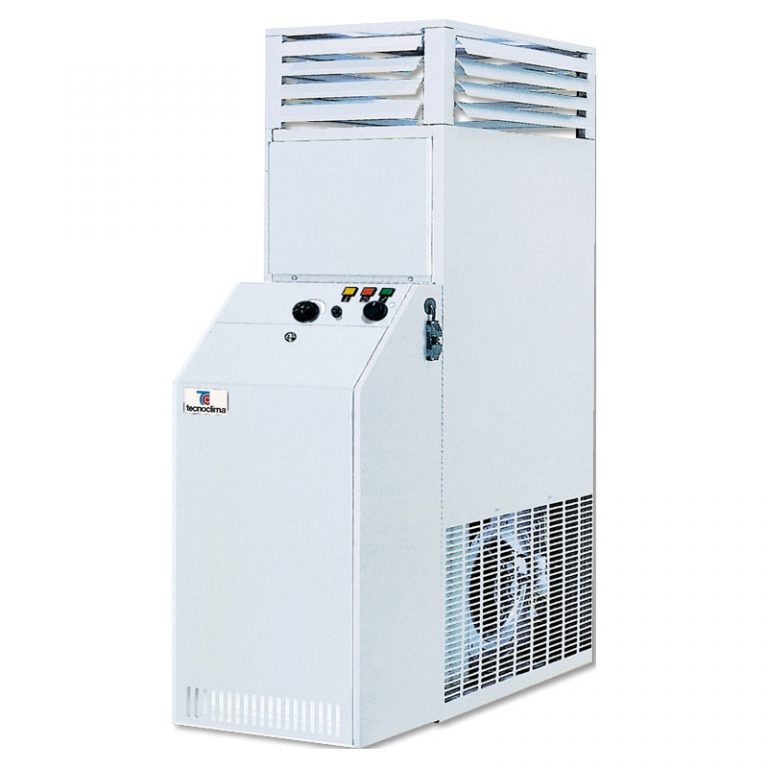

תנור אוויר חם תעשייתי Tecnoclima BA PLUS

Warm Air Heaters

תיאור

תנור אוויר חם תעשייתי BA PLUS מבית Tecnoclima.
מעטפת חיצונית מפלדה צבועה באבקה, עם בידוד תרמי, כוללת בית מגן למבער ולמיכל הסולר (אם קיים).
מחליף חום עם שלושה מעגלי עשן; תא בעירה מנירוסטה, צינורות עשן מפלדה, כולל דלתות בדיקה, חיבור לארובה ולוח התקנה למבער.
יחידת מאוורר עם מאוורר צנטריפוגלי אחד, מצויד במנוע חשמלי המחובר ישירות לגלגל המאוורר: חד-פאזי לדגמים BA 30-60 PLUS ותלת-פאזי לדגם BA 100 PLUS.
לוח חשמלי לבקרה והגנה, מיועד להזנה חשמלית חד-פאזית 230V 50Hz 1N (לדגמי BA 30-60 PLUS) ותלת-פאזית 400V 50Hz 3N (לדגם BA 100 PLUS), כולל תרמוסטטים FAN-LIMIT ותרמוסטט חדר.
מיכל סולר: BA 30 PLUS בנפח 75 ליטר, BA 60 PLUS בנפח 90 ליטר. דגם BA 100 PLUS, לצורכי עצמאות תפעולית, חייב להיות מחובר למיכל חיצוני שאינו כלול באספקה (זמין כאביזר, בנפח 170 ליטר).
תיבת פיזור אוויר עם פתחי אספקת אוויר בארבעת הצדדים וסנפירים אופקיים ניתנים לכיוון אישי.
מבער סולר כפול-שלבי פליטת NOx נמוכה, כולל רכיבים אלקטרוניים, דיזה, צינורות גמישים ומסנן (אם קיים). מבער חד-שלבי זמין לפי דרישה.

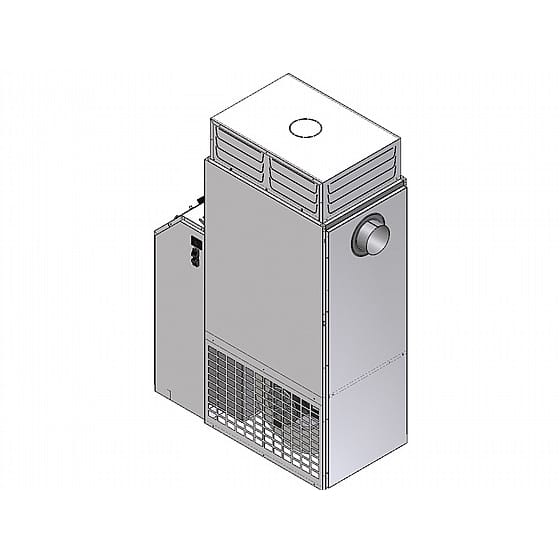

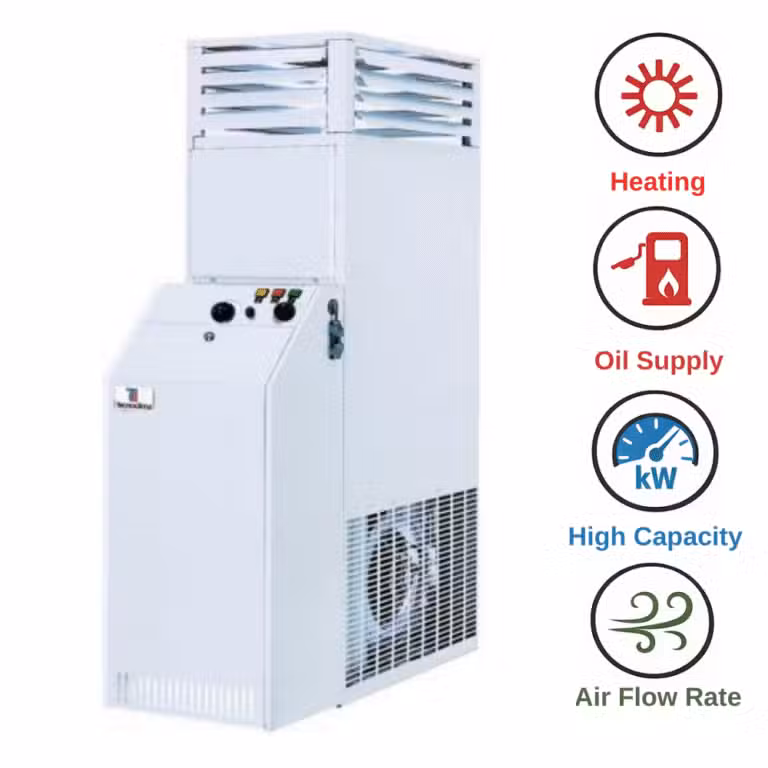

Vertical cabinet warm air heaters for direct air diffusion complete with diesel oil tank.

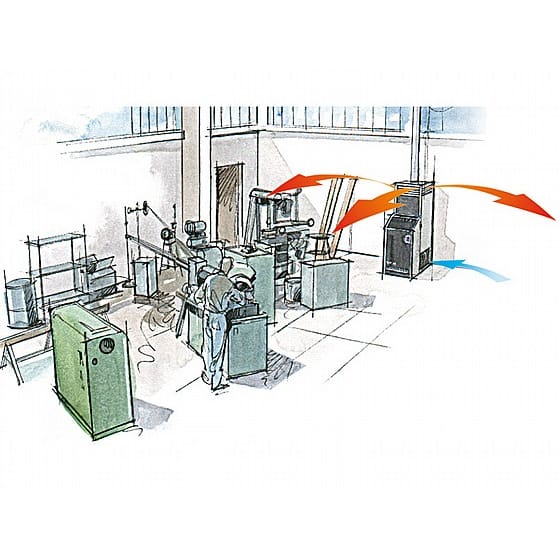

BA PLUS warm air heaters are the ideal solution for heating of small and medium-sized industrial environments such as workshops, laboratories, warehouses and so on, where direct diffusion of warm is requested, without duct diffusion system.


HEATING SUPPLY
HEATING CAPACITY
AIR FLOW RATE
EFFICIENCY

gas
oil
from 27
to 99
from 2.760
to 8.800
~ 93%




Peculiarity:

  • Simple installation and quick start-up heaters.
  • Complete with pre-assembled plenum for direct air diffusion, diesel oil burner , built-in tank and integrated thermostat.
  • Range of 3 models with heating capacity from 27,1 kW to 99,3 kW.
  • Low noise level centrifugal fan.
  • Ideal for heating of small and medium-sized industrial environments such as workshops, laboratories, emergency facilities where a reliable, autonomous, rapid and easy installation is required.



BA PLUS warm air heaters are the ideal solution for heating of small and medium-sized industrial environments where direct diffusion of warm is requested, without duct diffusion system.

Heaters are powered by diesel single-stage burner. The standard supply of air diffusion plenum with adjustable outlet fins on all four sides and a fixed transmission fan unit helps to make installation particularly economical, quick and simple.

The centrifugal fan, with motor directly coupled to the impeller and with low noise emission level, allows the installation of the heater directly into the environment to be treated.

The burner is contained in a special compartment, where the diesel tank is also housed. On the control panel there is a room thermostat to ensure fully automatic operation of the heater. The heater is complete with electrical panel and control and safety devices and, during summer season, it is set up to provide only ventilation of the environment.

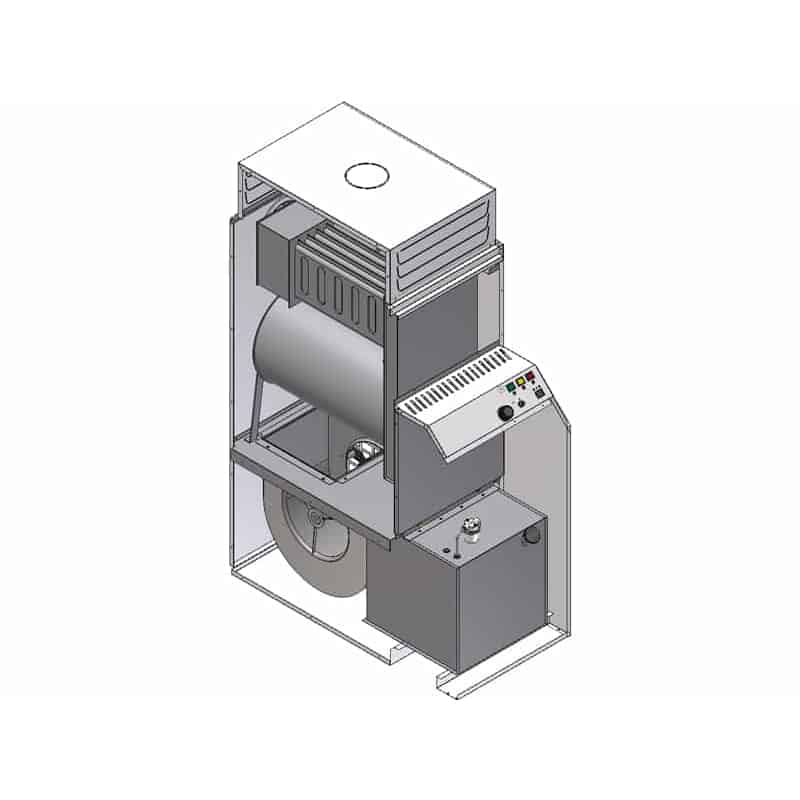

  • Heat exchanger with three smokes rounds; combustion chamber in stainless steel, smoke pipes in high quality steel, complete with inspection doors, chimney connection and burner mounting plate with insulation.
  • External casing painted with thermosetting powders, complete with external cabinet for burner and oil tank protection with radiation-proof heat insulation.
  • Fan section with one centrifugal fan, equipped with one electrical single phase motor directly coupled to the fan wheel.
  • Electrical board for control and protection of the warm air heater designed for single phase electrical motor supply 230V / 50 Hz complete with FAN-LIMIT double-thermostats and a room thermostat.

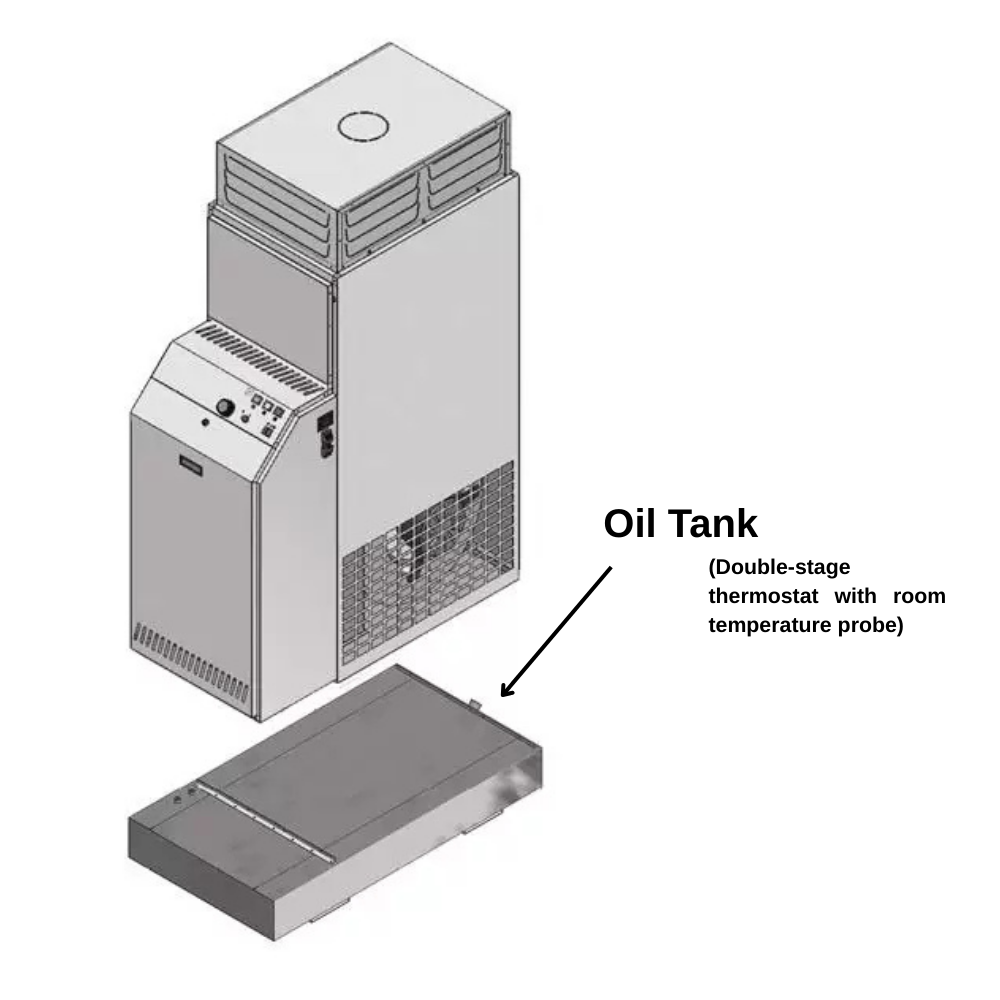

  • Diesel tank integrated in the heater and provided with a connection for the load of fuel.
  • Air outlet diffusion plenum with air delivery openings on the four sides and horizontal individually adjustable precut fins.
  • Oil burner complete with electronic devices, nozzle, flexible pipes and filter.

מאפיינים נוספים

טווח הכולל 3 דגמים
תפוקת חימום בין 20 ל-98 קילוואט
ספיקת אוויר בין 3,100 ל-8,800 מ"ק/שעה
גרסאות זמינות להתקנה פנימית
מתאים לפיזור ישיר באמצעות תיבת פיזור מותקנת מראש
עובד על סולר
עומד בדרישות תקנות ErP 2021

Technical features

Description

U.M.

BA 30 PLUS

BA 60 PLUS

BA 100 PLUS

Max heating capacity input (burned)

kW

31,0

63,9

97,7

kcal/h

26.660

54.950

84.020

Max USEFUL heating capacity OUTPUT

kW

28,8

60,1

90,9

kcal/h

24.770

51.690

78.180

Min USEFUL heating capacity OUTPUT

kW

18,8

40,2

61,3

kcal/h

16.170

34.570

52.720

Nominal air flow

Nm3/h

3.100

5.500

8.800

Tank capacity

l

75

90

170 (*)

(*) BA 100 PLUS, for reasons of operating autonomy, must be connected to an external tank not included in the supply (available as an accessory).

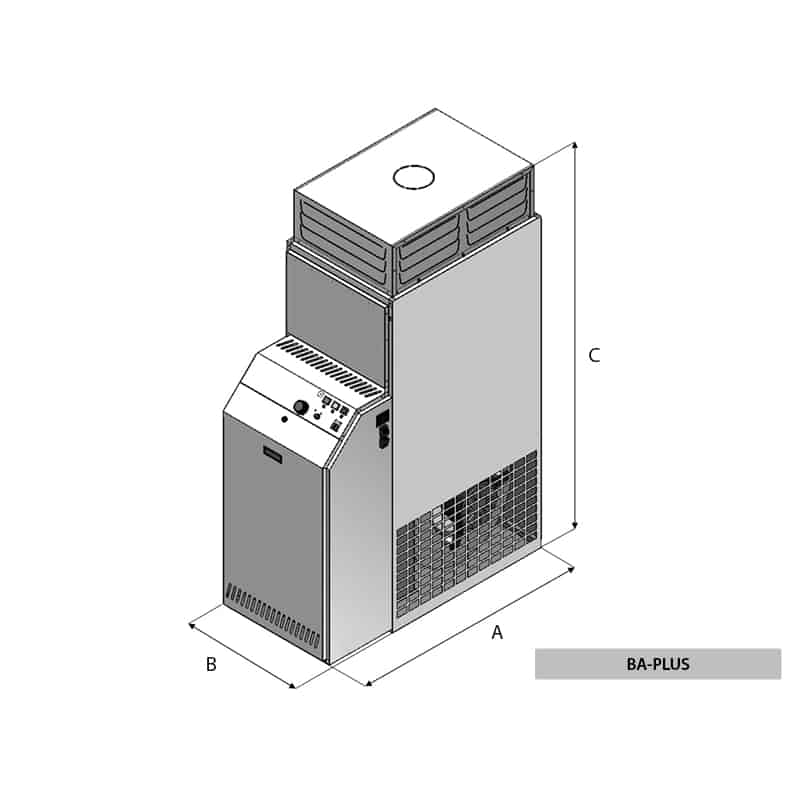

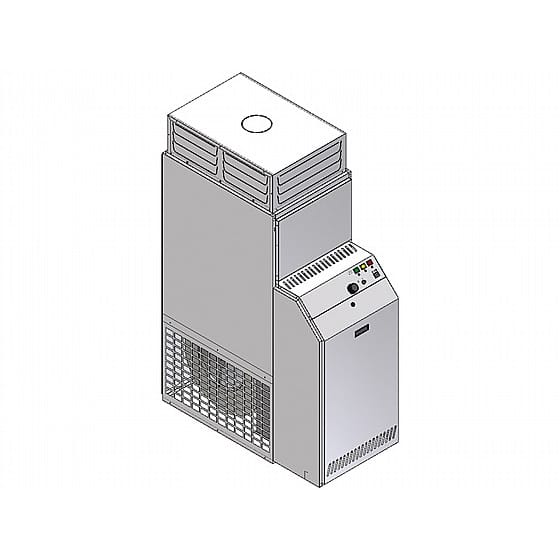

Model

Dimensions mm

Chimney Ø mm

Weight kg

Weight (with package) kg

A

B

C

BA 30 PLUS

1.020

500

1.600

120

145

157

BA 60 PLUS

1.120

540

1.700

150

170

185

BA 100 PLUS

1.400

760

2.000

180

275

295
