מרסס מים – צלחת עירפול מקצועי

RWA-MON

תיאור

מרסס המים הסיבובי RWA עשוי פלסטיק בכדי לשפר באופן מקסימאלי את משקלו והתנגדותו לשיתוך (קורוזיה). המכשיר עוצב לעבודה עם לחץ מים סטנדרטי. העובדה שהמכשיר מעוצב ללא פיות מונע בעיות הנובעות מהסתיידות ומים מזוהמים.

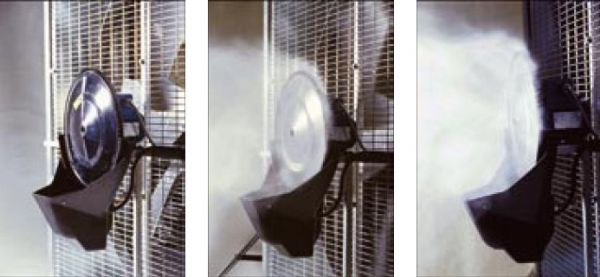

פעולת מכשיר ה-RWA בחזית מאוורר זרימת אוויר

זרם מים
 זרם מים מלא                            זרם מים בינוני                           עצירה

מפרט טכני

נתונים טכניים :
דגם RWA
יכולת ריסוס ליטר/שעה
כוח נקלט W
אספקת כוח V/Hz*
משקל
ק”ג
חיבור מים
RWAMON
15-30
205
חד פאזי 230/50
7
3/8″

מאפיינים נוספים

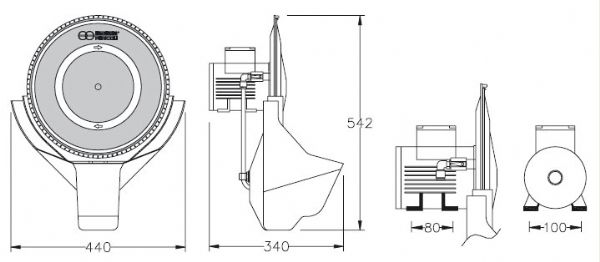

מידות מרסס מים



אחד מהיישומים האפשריים של מכשיר ה-RWA הינו התקנה בחזית של מאוורר זרימת אוויר WindMaster. התמונות מעלה מראות כיצד הכמות של המים המרוססים יכולה להשתנות ע”פ מיקום שסתום זרימת המים. כמות זרימת המים משתנה ע”פ שינוי זרימת האוויר במאוורר ובסוג מרסס המים.

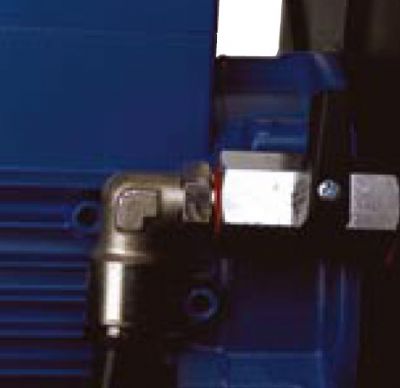

התמונה למטה מראה את שסתום כיוון זרם המים. השסתום מסוגל לווסת את כמות המים המסופקת לאחורי הדיסק ולשנות את הספק המרסס.



שסתום כיוון זרם המים

מיכל מים ממוקם בחלק התחתון של המרסס. משאבה חשמלית קטנה מספקת מים לדיסק הסיבובי.

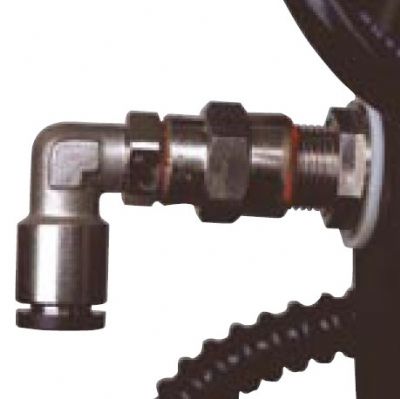

חיבור הצינור ההידראולי המספק מים למיכל המים
התמונה מראה את חיבור הצינור ההידראולי המספק מים למיכל המים. מצוף מווסת את רמת המים.

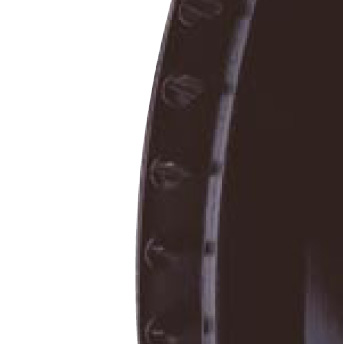

הלהבים המכוונים על ההיקף של החלק הנייח של המרסס
התמונה מראה את הלהבים המכוונים על ההיקף של החלק הנייח של המרסס. פעולתו בשילוב עם לחץ המים הנגרם הדיסק הסיבובי יוצר את הריסוס ע”י שינוי זרם המים לטיפות מים קטנות.

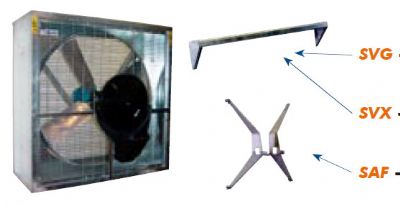

גרסאות ואביזרים להתקנה על המאוורר

גרסאות ואביזרים להתקנה על המאוורר
גרסאות ואביזרים להתקנה על המאוורר

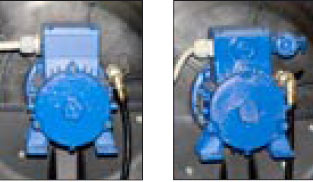

מנוע חד פאזי Mon .
הערה: משאבת המים הינה תמיד חד-פאזית.

SVG – מוט תליה של מרסס המים RWA על סדרת המאווררים EOR/ETRSVX – מוט תליה עשוי פלדת אל-חלד של מרסס המים RWA על סדרת המאווררים EOR/ETR

SAF – מוט תליה של מרסס המים RWA על סדרת מאווררי זרימת האוויר ACF

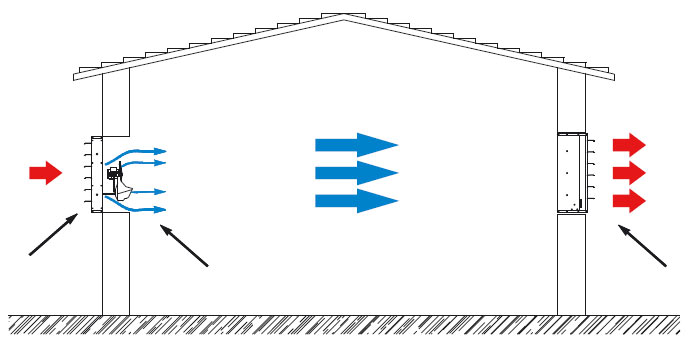

אפשרות התקנה
כמופיע באיור, ניתן להתקין את מכשיר ה-RWA בפתח כניסת אוויר הממוקם בצד הנגדי של מאוורר יניקה; כך האוויר הזורם המיוצר ע”י המאוורר הינו בעל רמת לחות גבוהה יותר
