מזרונים לחים – צינון מקסימאלי בעלויות מינימאליות

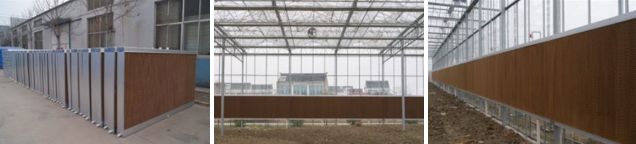

מערכת רפידות הקירור Pericoli הינה אחת מטכניקות הקירור האמינות והיעילות ביותר ללולים. מערכת זו הינה יחסית פשוטה ומסוגלת לוודא הפחתה בטמפרטורת הפנים של הלול ב-15 עד 20 מעלות ביחס לטמפרטורת החוץ.
מערכת Pericoli מגיעה עם רפידות קירור בעלות גדלים וסוגי עובי שונים בכדי להתאים לדרישות שונות. הרפידות מגיעות בעובי של 10, 15 או 20 ס"מ ברוחב של 50 או 60 ס"מ וגבהים בין 100 ל-200 ס"מ.
רפידות הקירור של Pericoli מיוצרות ע"י שימוש בנייר מיוחד, עשוי צלולוזה טהורה וספוג בשרף א-פנולי המעובד בכדי לספק יכולת ספיגה גבוהה והתנגדות מכאנית מספקת בכדי להפכה לקשיחה ועצמאית ברמה מספקת.
רפידת הקירור המצלה של Pericoli
רפידת הקירור המצלה הינה רעיון מהפכני המציג תפיסה חדשה עבור מגדלי עופות שתאפשר חיסכון גדול יותר וקירור יעיל יותר. העיצוב החדש בעל אותו חוזק ואורך חיים הופך את רפידת הקירור למעין יחידת הצללה. עיצוב זה מעניק לרפידת הקירור המצלה את היתרונות הבאים:
· עליה של 12% בביצועי הקירור ביחס לרפידות רגילות
· חיסכון בהתקנה בסיסית ע"י ביטול הצורך בצלונים המותקנים מול רפידות הקירור
· חיסכון תפעולי ע"י צריכת אנרגיה נמוכה יותר עקב ירידה בלחץ
· עלות ניהול ותחזוק נמוכה יותר
· לולים ידידותיים יותר לסביבה
רפידות הקירור המצלות מגיעות ברוחב של 15 ס"מ, רוחב של 50 ס"מ וגבהים הנעים בין 100 ל-200 ס"מ.

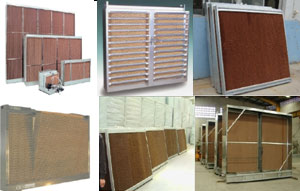

מערכת Pericoli מספקת את כל האביזרים הנלווים הדרושים להתקנה אופטימאלית ולהפעלה של מערכת הקירור המאיידת. רפידות הקירור נמכרות כיחידות בודדות יחד עם חלקי מסגרת ומשאבות או כמסגרות מורכבות ושלמות.
המסגרות עשויות ממרזבים באורך 3 מטר העשויים סגסוגת אלומיניום מיוחדת בעלת עובי של 10 או 15 ס"מ.
שקעים ומחברים עשויי פלסטיק לסגירה וחיבור של המרזבים ניתנים לחיבור פשוט ע"י הוספת סיליקון בחלק הרצוי וחיבור החלקים באמצעות הפעלת לחץ מועט מבלי לעשות שימוש בברגים או מסמרים שונים.
חלקי סוללת הקירור
1. מרזב תחתון
2. מרזב עליון
3. חלק עליון, מרזב, דגם צינור
4. מכסה
5. סגירה צידית
6. חיבורים למרזב מס" 1, 2
7. מחברים למרזב מס" 1, 2
8. חיבורים למרזב מס" 3 (צינור)
9. מחבר למרזב מס" 3
10. קירור רפידה
11. רפידת חלוקה
12. פרופילים לעובי רפידת הקירור 150 ו-200 מ"מ
13. בסיס אלומיניום
14. צינורות מחוברים לפליטת מים
מזרונים לחים – רפידות קירור מאיידות
מסגרת המרזב של מערכת הקירור המאיידת כוללת מרזב עליון, מרזב תחתון ושני חלקי צד. כאשר המערכת מורכבת יחד עם רפידות הקירור המאיידות היא הופכת למסגרת שלמה.

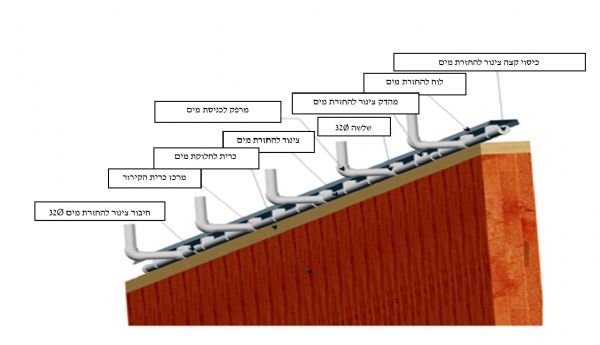

המרזב העליון כולל חלקים רבים המורכבים יחדיו כגון שני מכסים צדיים, כיסוי טכני, מכסה לחלוקת מים ופרטים השולטים על פיזור המים בצינורות ה-PVC . המרזב העליון פועל בכדי לחלק מים באופן מספק וקבוע באמצעות רפידות חלוקת המים לכל רפידות הקירור המאיידות המורכבות על המסגרת.
תפקידו של המרזב התחתון הינו לקחת בחזרה את שאר המים לאחר האידוי על גבי מסגרת המורכבת מרפידות קירור המאיידות ע"י הסטה של צינורות ה-PVC לכיוון המיכל בכדי להתחיל במחזור חדש. בשל העובדה שהמים נלקחים ממסגרת רפידות הקירור החלקים במרזב התחתון מהודקים לגמרי.
תפקידם של שני החלקים הצדיים הינו להתחבר למרזב העליון והתחתון כך שתיווצר מסגרת יציבה. כתוצאה מכך, רפידות הקירור המאיידות נשמרות באופן יציב במסגרת.
מרזבים של מערכות קירור מאיידות מגיעים בגדלים וסוגים שונים. גודל המרזבים נקבע ע"י אילוצים כגון המקום בו יש להתקינם, כמות רפידות הקירור המאיידות המורכבות יחדיו ושיטות ההרכבה השונות.
מימדי המרזב הרגילים (הנוגעים לרפידות קירור מאיידות סטנדרטיות מבלי לחתוך אותן או להוסיף להן חלקים):
אורך מסגרת: (L): L = n * w
כאשר:
n – כמות רפידות הקירור המאיידות המורכבות יחדיו על מסגרת;
w – רוחב סטנדרטי של רפידת קירור מאיידת;
h – גובה סטנדרטי של רפידת קירור מאיידת;
d – עומק סטנדרטי של רפידת קירור מאיידת;
דוגמא: עבור רפידות קירור מאיידות בעלות מימדים
סטנדרטיים כגון:
ג=1800מ"מ, ר=600מ"מ, ע=150מ"מ
n = 2 → גודל המרזב: LxHxD = 1200 x 2000 x 200 mm
n = 3 → גודל המרזב: LxHxD = 1800 x 2000 x 200 mm
n = 4 → גודל המרזב: LxHxD = 2400 x 2000 x 200 mm
n = 5 → גודל המרזב: LxHxD = 3000 x 2000 x 200 mm
n = 6 → גודל המרזב: LxHxD = 3600 x 2000 x 200 mm
| MFP מפלדה מגולוונת זרחנית בצבע כהה (PLUVIMAG) MFX מפלדת אל-חלד |
יחידות
אורך L – כפולות של 0.6 מ"
|
10
מ-6 עד 12 מ'
|
20
מ-12.6 עד 18 מ"
|
30
מ-18.6 עד 30 מ"
|
| ניתן להזמין באופן מיוחד אורכים מתחת ל-6 מ" |

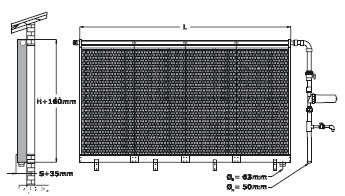

| רוחב (רפידת PERICOOL) – S |
100 & 150 מ"מ |
| רוחב כולל קצוות – S + 35 |
רוחב רפידת PERICOOL + 35 מ"מ |
| גובה (רפידת PERICOOL) – H |
1000, 1200, 1500, 1800 & 2000 מ"מ |
| גובה כולל – H + 160 |
גובה רפידת PERICOOL + 160 מ"מ |
| קוטר צינור פליטת מים |
63 מ"מ |
| קוטר צינור אספקת מים |
50 מ"מ |
| תומכים – SU |
כד לתמוך בחלקי הקצה, 1 לכל מטר |

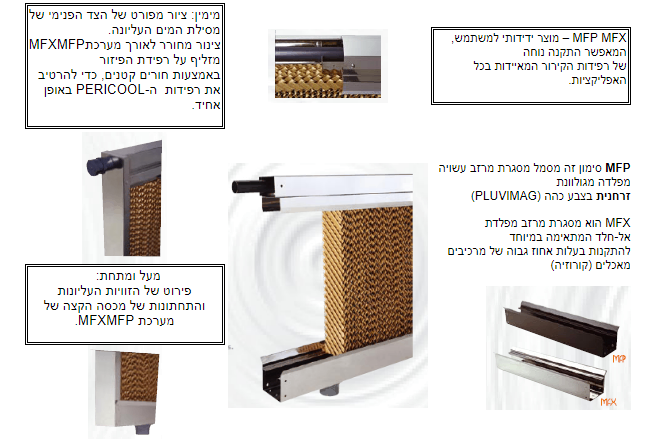

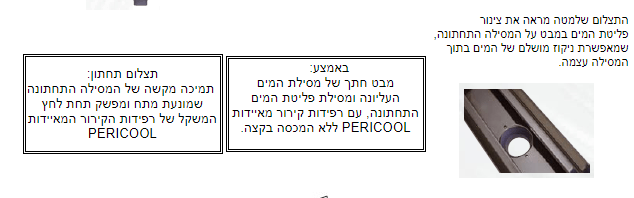

האיורים משמאל מציגים את הרכיבים העיקריים של מערכות MFPMFX, המגיעים בצורת ערכה. ניתן להסיר בקלות את המכסה העליון (בציור התחתון) כדי לבדוק את מסילת פיזור המים וכדי להחליף רפידות PERICOOL.

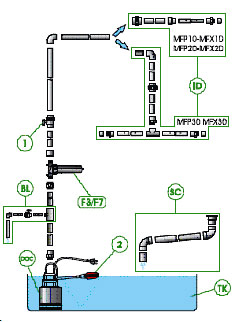

אביזרים להתקנה:
ID ערכת אספקת מים:
כל הרכיבים של מערכת קישור המים אל רפידות הקירור PERICOOL, כולל שסתום ויסות זרימת המים (1).מערכת אספקה צידית למערכות MFP10-MFX10 ו-MFP20-MFX20; אספקת מים מרכזית למערכות MFP30-MFX30 (S = 100 מ"מ).
SC ערכת פליטת מים:
כל הרכיבים של ערכת פליטת המים, המעבירים את המים שלא התאיידו חזרה למיכל המים.
F3-F7 פילטר:
שומר זיהומים במים.
מידות: 3F – MFP10-MFX10 ; 7F – MFP20-MFX20 ו-MFP30-MFX30
TK מיכל מים:
אוסף מים מיותרים (שלא התאיידו) מרפידות PERICOOL. יש לספק מערכת ויסות גובה המים.
DOC משאבה שקועה:
מספקת וממחזרת מים ממיכל המים לרפידות המאיידות הנתמכות ע"י מערכת MFP-MFX.
המשאבה מצוידת במצוף (2) שמפסיק את פעולתה במקרה שרמת המים נמוכה מדי.
|
מודל
|
קיבולת (ליטר)
|
קוטר חיצוני
|
גובה כולל מכסה
|
|
TK 500
|
500
|
910
|
985
|
|
TK 1000
|
1000
|
1110
|
1390
|
|
מודל
|
וולט
|
כוח
|
Q = קיבולת
|
|
|
ליטר/דקה
|
0
|
25
|
50
|
75
|
100
|
125
|
150
|
175
|
225
|
|
kW
|
HP
|
|
|
H = סה"כ ראש במטר עמוד מים
|
|
|
DOC3
|
230V 1~
|
0.25
|
0.33
|
6.9
|
6.3
|
5.6
|
4.7
|
3.7
|
2.5
|
1.2
|
–
|
–
|
|
DOC7
|
230V 1~
|
0.55
|
0.75
|
11.1
|
10.8
|
10.4
|
9.9
|
9.3
|
8.5
|
7.6
|
6.5
|
3.7
|
|
DOC7T
|
400V 3~
|
0.55
|
0.75
|
7.2
|
6.8
|
6.4
|
6.0
|
5.5
|
4.8
|
4.1
|
3.1
|
–
|
BL ערכת פליטת מינרלים:
באמצעות וסת פליטת מינרלים, ניתן לשלוט בקלות ברמת המליחות של המים במיכל.
הוצאת כמות מים מסוימת מהמחזור לפני כניסתם לרפידות הקירור מאפשרת לשמור
על רמת המלח ומונעת תוצאות מזיקות כמו הסתיידות במערכת.
