תנור אוויר חם סולר Biemmedue Phoen110 – Diesel

נועדו לשימוש נרחב במחסנים, גננות, גידול וטיפוח פרחים, גידולים, בנייה, אוהלים ומבנים ניידים לייבוש, ניגוב, הפשרה וחימום.

תיאור

  • BM2 dedicated burner, separated from the ventilator
  • Power selector: 1° stage (75 kW), 2° stage (110 kW)
  • Set to be connected to a thermostat or a humidistat or a timer
  • Power cord (1,5 m) with plug
  • AISI 430 stainless steel combustion chamber with four smoke revolutions (see page 22)
  • Ventilation thermostat: controls the switching on/switching off of the fan only when the combustion chamber is hot/cold
  • Electronic flame-control
  • Safety thermostat, limit thermostat
  • Fuel feed lines in hydrocarbon resistant rubber, whit a reinforced metal sheath
  • Bayonet-type fuel tank cap
  • Fuel tank drain plug
  • Dedicated switch to swap from Winter Heating mode to Summer Ventilation mode



מפרט טכני:

מודל

PHOEN 110
הספק תרמי נומינלי 2° מצב Hi
(kW-kcal/h)
110,02-94.616
הספק תרמי נומינלי 2° מצב Hs
(kW-BTU/h)
117,26-403.387
יעילות
(%)
90
 צריכה מצב 1°
(kg/h)
6.330
צריכה מצב 2°
(kg/h)
9.278
הולכת אויר
(M3/h)
5,500
T
1° מצב
60
T
2° מצב
75
הספק חשמלי
(W)
1,820
זרם מוטמע
(A)
8.35
אספקת חשמל
(V,~,Hz)
230,1,50
ø נדן יציאת אוויר
(mm 1 via/2 vie)
500/400
אורך מקסימלי נדן
(m 1 via/2 vie)
50/20
קיבולת מיכל
(1)
135
ø תנור
(mm)
150
מימדים : (LXPXA)
(mm)
1,918x731x1,220
משקל
(kg )
149





הנחיות לתפעול תנורי אוויר חם ניידים (מופעלים בסולר)



A – תרמוסטטים לבטיחות

1. תרמוסטט של חימום יתר: ממוקם על גבי תא הבעירה, דואג לעצור באופן אוטומטי את הלהבה במקרה של חימום יתר של התא.
2. תרמוסטט איוורור: דואג לכוון את הפעלת המאוורר כאשר תא הבעירה מספיק חם על מנת לא להוציא אוויר קר לסביבה. לחילופין, כאשר המבער נכבה, מכוון את זמן הפעולה של המאוורר על מנת לקרר ולנצל את כל החום שמיוצר על ידי תא הבעירה.
3. תרמוסטט גבול: ממקום על גבי היציאה של האוויר, מתערב במקרה בו טמפרטורת האוויר שעוברת באמצעות תא הבעירה עולה על 100 מעלות.

.
.
.
.
.
.
.
.
.
B- תריס כוונון אוויר

הודות לתווך כוונון גבוה ולסולם מדוייק ויעיל ניתן לשנות את זרם האוויר של המבער ולהבטיח כך על פי גובהו את הבעירה המושלמת.



.
.
.
.
.
.F- מכסה הסגירה של המיכל

מכסה הסגירה של המיכל הוא מסוג מקצועי עם סגירת כידון (ביונט).

.
.
.
.
.
.
ו – מיכל בעירה

העיצוב החדשני מעניק למכונה מראה חזק וקומפקטי. המיכל מיוצר מפלדה אשר מאפשרת לו חוזק גבוה ויכולת עומס גבוהה.

.
.
.
.
.
.

L- מבער בי.אם.2

אפיון שהופך ליחודי סדרה זו ואימוץ מבער בי.אם.2 במקום המבערים המסורתיות שניתן למצוא בשוק (אקופלאם, ריאלו, למבורגיני) או של מערכות המשולבות בשימוש במכונות זולות בהן  אוויר הבעירה מיוצר בחלקו על ידי האוויר של מנוע-המאוורר. השימוש במערכת המיועדת היא תוצאה של שנים של למידה ומאפשרת:

1. הפרדה מוחלטת של אוויר הבעירה מהאוויר של מאוורר הקרור של תא הבעירה: אוויר הבעירה מובא בראש המבער באמצעות צינור גמיש המחובר אל מנוע המאוורר של המבער. יתרונות:
• בעירה מדוייקת ומלאה עם רמת CO (מונו סודיום פחמני) השווה לאפס פי.פי.אם (חלקי מיליון)
• אפשר לכוון באופן נפרד את המאוורר המרכזי ועל כן להפעיל אותו באופן אוטומטי על מנת להוציא אוויר אל הסביבה אך ורק כאשר תא הבעירה התחמם מספיק על ידי המבער.
• להשתמש במכונה ליישום היכן שמתבקש אוורור בלבד.
• לייעל ולהתאים באופן אישי את המבער על מנת לנצל באופן מלא את המאפיינים הטכניים של המכונה.
2. אפשרות להסיר את הרכיבים ששייכים למבער למיקום אופטימלי להפעלתו ולאחזקתו ליישום שלו.
3. למנוע פעולות וחלקים עודפים ליישום שלו, אך הכרחיים להפעלה של מבערים סטנדרטיים.
4. אפשרות לכוון את ההספק של המבער על פי היישום שלו מבלי להשפיע על הבעירה המושלמת של המכונה.
5. לאפשר בעירה מושלמת גם בנוכחות של קפיצות גובה חזקות.
6. אפשרות לאפשר מעבר של אוויר הבעירה אל מחוץ לסביבה בה ממוקמת המכונה עצמה (חיבור שנורקל).
7. אפשרות לתעל באמצעות נדנים ארוכים (50 ס"מ) את המכונה הן ביציאה והן בכניסה מבלי להשפיע על הפרמטרים של הבעירה.

.

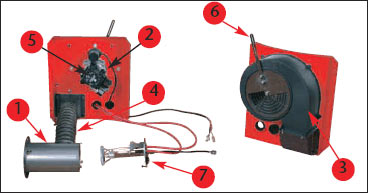

מקרא שרטוט:

1. ראש המבער
2. מנוע מאוורר בעירה
3. מאוורר בעירה
4. צינור חיבור גמיש מנוע – מאוורר – ראש המבער
5. משאבת סולר שלב כפול
6. תריס כוונון אוויר
7. אלקטרודות – פתח יציאת גז

.
.
.C – גלגלים פנאומטיים מחומר מוקצף

השימוש בגלגלים פנאומטיים מחומר מוקצף בעלי כריות מאפשר תנועה נוחה של המכונה גם בנוכחות של אדמה מקוטעת, מושלגת, קפואה.  בנוסף ההקצפה מונעת את יציאת האוויר מהגלגלים גם במקרה של תקר.



.
.
.
.

D- מאוורר מסוע – מנוע המאוורר

לניצול יעיל יותר של הביצועים הדינמיים של המאוורר הוחדר מסוע שמצנרר את המאוורר.
כתוצאה מכך נוצרת הגנת ביטחון בזמן תיחזוק המכונה

.
.
.
.

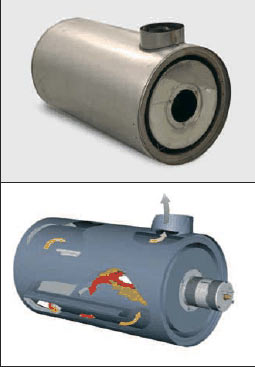

E- תא הבעירה

תאי הבעירה מיוצרים כולם מפלדת אינוקס AISI 430 עם מחלפי חום מפלדת אלומיניום לחילוף חום יעיל יותר עם האוויר המקורר. השימוש בתא הבעירה החדשני בעל ארבעה הילוכי עישון מאפשר העלאה של החילוף התרמי בתוך תא הבעירה וכתוצאה מכך עולה קרור עשן הבעירה שגורם ליעילות של 90%.

.
.
.
.
.
.
.
.
.
.
.

G- מכסה פליטה של המיכל

ניתן לרוקן את הדלק שנמצא בתוך המיכל באמצעות מכסה פריקה.

.
.
.
.
.
.
.
H- מעגל הדלק
צינורות האספקה של הסולר מיוצרים מגומי עמיד לפחמימן המחופים ברשת מחוזקת ממתכת, ומבטיחים עמידות גבוהה יותר לאקלים קשה ועמידות מכנית גבוהה יותר למהלומות ולמעיכה. בנוסף צינורות אלו מאפשרים חיבור בטוח למשאבת הסולר למיכל ולפילטר באמצעות הלחמה בלחץ גבוה של המחברים.
.
.
.
.
.
.
M- לוח בקרה חשמלי
הלוח החשמלי מיוצר מחומר פלסטי חסין זעזועים ועמיד להתפשטות הלהבה.
ההגנה מכניסה מקרית של מים, אבק וכולי מתבצעת באמצעות מכסה מחומר פלסטי.מקרא שרטוט :מתג RESET עם חיישן חסימה (אדום),      הפעלה (ירוק)
STAND BY (כתום)מפסק בקרה בעל שלושה מצבים:מצב 0 למכונה עוצרת
מצב 1 למכונה במצב חימום
מצב 2 למכונה במצב אוורורידית לתרמוסטט סביבה מד לחות, טיימר וכולי.
בורר הספק בעל שני מצבים:מצב 0 למכונה עובדת בלהבה ראשונה (75 KW)
מצב 1 למכונה עובדת בלהבה שנייה (115 KW)חיישן נוכח למתח
יציאת כבל של הקו
מכסה
תומך כבל חשמלי
.
.
.
.

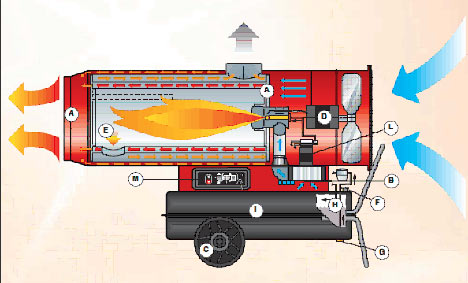

שרטוט כללי תנור חימום BM2 Phoen110
.
.

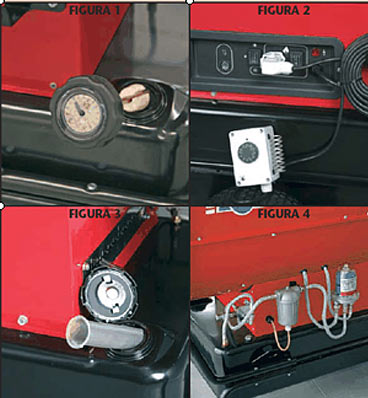

אביזרי עזר כללים
• מציין רמה (תמונה 1)
• תרמוסטט ( תמונה 2)
• פילטר מילוי מיכל סולר (תמונה 3)
• ערכת חיבור למיכל חיצוני לשחרור גז (תמונה 4)
• ערכת פילטר לפני חימום (תמונה 4)

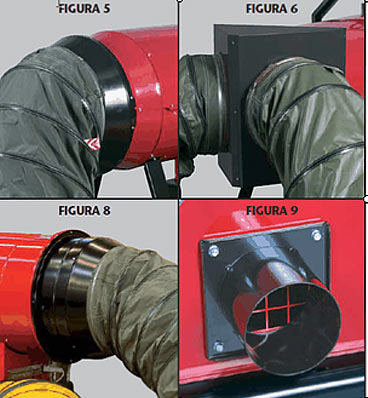

• נדן גמיש ביוקומפוסט (תמונה 5,6,8 )
• חיבור מחבר אחד באמצעות הנדן (תמונה 5)
• חיבור שני מחברים באמצעות הנדן (תמונה 6)
• ערכת חיבור נדן להשבת אוויר(תמונה 8)
• ערכת שנורקל לקבלת אוויר נקי מבחוץ באמצעות חיבור נדן (תמונה 9)
.
.
.
.
.
תמונה  7
A- בולמי חבלות צדדיים
B- זרועות עגינה של שלד המכונה
C- בולמי חבלות קדמיים
D- נקודות הרמה עם עגלת הרמה
E- בולמי חבלות אחוריים עם ידיות הנעה
F- וו הרמה מרכזי
